KHMP電能電力儀表采用大規模集成電路進行模擬/數字轉換，實現模擬量的數字化顯示。具有測量準度高，可靠性好，直觀、抗干擾能力強的特點。能高精度地測量三相電壓、三相電流、有功功率、無功功率、視在功率、頻率、功率因數、有功電能等電力參數。具有很強的擴展輔助功能，如用于監視開關狀態的四路開關量輸入、控制開關動作的四路繼電器報警輸出、也可用于開關量輸出控制、兩路4-20mA模擬量變送輸出以及一個RS485通訊接口。儀表面板提供四個編程按鍵，用戶可現場方便地實現顯示切換、儀表參數編程設置。多功能電力儀表廣泛用于電站、電氣開關柜等各行業供配電場所、能源管理、自動化以及智能化網絡監控系統等。

一、主要技術指標

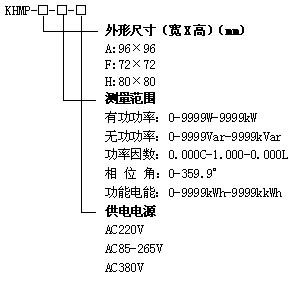

二、型號說明

精度等級：有功功率、無功功率、有功電能：±0.5%FS 功率因數：±0.1    相位角±1°  測量范圍:               有功功率：0~9999W~9999kW               無功功率：0~9999Var~9999kVar               功率因數：0.000C~1.000~0.000L               相位角：0~359.9°               有功電能：0~9999kWh~9999kkWh 功       耗：<5VA 絕緣電阻：輸入、輸出、電源、機殼之間>20MΩ 輸入范圍：電流AC 0~5A，電壓AC 220V（AC 380V或AC85~265V需訂做） 互感器變比：PT=1時：電壓直接測量值：AC0~600V；當電壓大于直接測量范圍，需外接電壓互感器，并設電壓互感器變比PT=*/100V。 CT=1時：電流直接測量值：AC 0~5A；當電六大于5A時，需外接電流互感器，并設電流互感器變比CT=*/5V。 極性指示：當功率因數顯示為正時，極性為感性；顯示為負時， 極性為容性。 工作環境：-10~50℃，5~85%無凝露 存儲環境：-25~70℃，5~85%無凝露
